Beton Duvar Kalıbı: Müteahhitler İçin Türler, Tasarım, Maliyet ve En İyi Uygulama

Tek dökülen 3 metre büyüklüğündeki beton duvar, kalıp sisteminin sağlanmasından az belirtilmesi durumunda proje programının boşaltmasının en hızlı yollarından biridir. Kalıp, taze betonun yanal basıncına dayanmalı, duvar yüzeyini temiz ve dik tutmalı ve bir sonraki döküm için hızlı bir şekilde sıyrılmalıdır. Sorunsuz bir döngü ile aralıklı bir döngü arasındaki fark genellikle aynı değişkenlere dayanıklılık: panel dayanıklılığı, bağlantı aralığı ve sistemin yeniden kullanımı ne kadar iyi idare ettiği. Bu kılavuz, beton duvar kalıplarını bu pratik açılardan ve çelik sistemlerin faydası olduğu noktalardan ele almaktadır.

Beton Duvar Kalibinin Yapılması Gerekenler

Beton duvar kalınlığında, nemli beton kürlenirken yerinde tutan geçici bir kalıptır. Dikey bir duvar için kalıp, form panelleri, profiller (yatay takviyeler), bağlar veya kalıplar ve yanal basınç zemin veya önceki döküm aktaran desteklerden oluşur. Montaj, plastik beton, bir deformasyon olmaksızın içermeli ve sertleştikten sonra temiz bir şekilde serbest bırakılmalıdır.

Temel performans kriteri özetlenebilir:

• Betonun yanal basınç değerleri — 2,4 m'lik yükselmeler, formlar üzerinde yaklaşık 60 kPa basınç değerleri; sistemlerin dolum hızı, sıcaklık ve katkı etkilerine göre derecelendirilmelidir.
• Bağlama ve destekleme birleştirme geometrisi — aralık, duvarın düzlük sınırlarının karşılanıp karşılanmadığını belirleyen; Çıplak beton için ortak toleranslar 1 m'de 3 mm'dir.
• Yüzey kalitesi — panel malzemesi, ayırıcı madde ve iç dikişler, delikleri ve bağlantı deliği yoluyla doğrudan etkiler.

Temel Tasarım Faktörleri: Yükleme, Yüzey ve Yeniden Kullanım

Duvar kalıplarını tasarlarken, daha ağır panelleri seçmekten daha fazlasıdır. Beton karışımı ve dökme lojistiği, terminal modellerini ve panel aralığını yönetir. Yaygın bir hata, yüksek aralıklı su azaltıcılar veya daha yavaş dolum miktarları, yanal basınçtaki düşüşün göz ardı edilmesidir. Kalıpların maksimum basınç programlaması için dökme hızına, beton sıcaklığına ve çökmeye ihtiyaçları vardır. Bu rakam balya aralığını ve bağlama verilerini belirler.

Ön planlama için faydalı referans aralıkları:

• Kravat aralığı — Aşırı aralık genellikle 600–900 mm; dikey aralık balya sertliğine ve basınca bağlıdır.
• Sapma sınırı — L/360 açık duvarlar için tipiktir; mimari beton için L/500 gerekli olabilir.
• Minimum panel tipi — destek aralığına bağlı olarak 3–6 mm çelik levha; Kompozit sistemlerde 18 mm kontrplak bulunmaktadır.

Çelik Kalıp vs. Ahşap ve Alüminyum

Bir duvar kalıbı malzemesi seçimi, döngülere, ağırlığa ve son işlemlere karşı ilk maliyet bağlantısının geliri. Kontrplak düşük başlangıç ​​maliyetine sahiptir ancak hava koşullarında hızlanarak hızlanır; alüminyum hafiftir ancak aşırı derecede sertleştirildiği süre boyunca yüksek basınç altında deforme olur; Çeliğin sap ağırlığı daha yüksek ancak tek damlaya karşı toleransı vardır. Aşağıdaki tabloda tipik saha özetlemektedir.

için tekrarlayan duvar dökülmeleri , çelik panellerin kullanım başına maliyet yönü hızla ahşabı bırakıyor. Bir defaya mahsus izole edilmiş duvarlar için kontrplağın daha düşük mobilizasyonla planlanması mümkündür. Kritik karar "hangisinin en iyi olduğu" değil, "iş değişmeden önce panelin kaç kez yeniden devam etmesidir."

Pratik Kurulum ve Dökme

Saha düzeni göz ardı edildiğinde iyi tasarlanmış bir kalıp seti bile başarısız olur. İyi bir duvar dökümünü sızıntı yapan, yanlış hizalanmış bir duvardan ayıran kurulum detayları şunlardır:

1. Montajdan önce panelleri temizleyin ve yağlayın — Beton artıklarını temizleme, yüzey kusurlarını önler ve soymayı hızlandırır.
2. Doğru bağlantı aralığını kullanın — tasarruf sağlamak için bağların genişletilmesi duvarların şişmesine neden olur.
3. Takozları ve harcamaları eşit şekilde sıkılaştırılır — bağlar arasında bir tam tur değişiklik olması gözle görülebilir bir şişkinlik olabilir.
4. Duvarı ona iki eksende destekleyin — Beton basıncı statik olsa bile pompa hattından kaynaklanan yanal kontrol panelleri hareket ettirilebilir.
5. Beton kontrollü asansörlere yerleşin — Çok hızlı dökülen 3 m'lik bir duvar, üstte değil tabanda pik basınç oluşturur.

Standart panel yüksekliğinden daha uzun olan duvarlar, tırmanma veya vinçle kaldırma sistemine bağlanır. İyi bir çalışma platformu aynı zamanda mürettebat riskini de azaltır ve kalıbın desteği genellikle panel modülüne uygun bir iskele sistemi tarafından desteklenir.

Ağır Sanayi ve Köprü Projeleri için Ringlock İskele Sistemi Bu modüler halkalı kilit sistemi, çekiçle çalıştırılan bir kaplin ve Q345B çeliği kullanarak daha hızlı kurulum ve uzun vadeli rotasyon direnci sunar. Yüksek yük kapasitesi, güvenilir desteğin kritik olduğu karmaşık altyapılara ve büyük farklılıklar inşaatlara uygundur. Ürün Görüntüle →

Yaşam Döngüsü Maliyeti: Tekrarlanan Duvarlarda Çelik Neden Kazanıyor?

Kalıbın metrekare başına fiyatı, yeniden kullanım içermediği süre boyunca zayıf bir ölçümdür. Standart bir çelik duvar formülü, düzenli bakımla 300 kez veya daha fazla döngüye tabi tutulabilirken, iyi bir kontrplak panel genellikle 30 kullanımdan sonra yapılır. Sözleşmeniz 20 kattan oluşansa çelik sistem daha yüksek ilk maliyet binlerce metrekareye yayılıyor. Aşağıdaki grafik, döngülerle birlikte artımlı maliyetin nasıl düştüğünü göstermektedir.

12 katlı duvarlara sahip tipik bir apartman kulesi için çelik kalıp paketi, ahşap sisteme göre %30-50 daha fazla ön maliyete sahip olabilir, ancak 15 kullanımdan sonra kümülatif maliyet daha düşük olur. Çelik sistemi 30 kullanımın ötesinde genellikle kendini amorti eder ve projenin geri kalanı için tasarruf sağlar. Bu nedenle duvar düzeninin tekrarlandığı çok katlı konut, hastane ve otel projelerinde perde kalıbı genellikle çelik olarak belirlenmektedir.

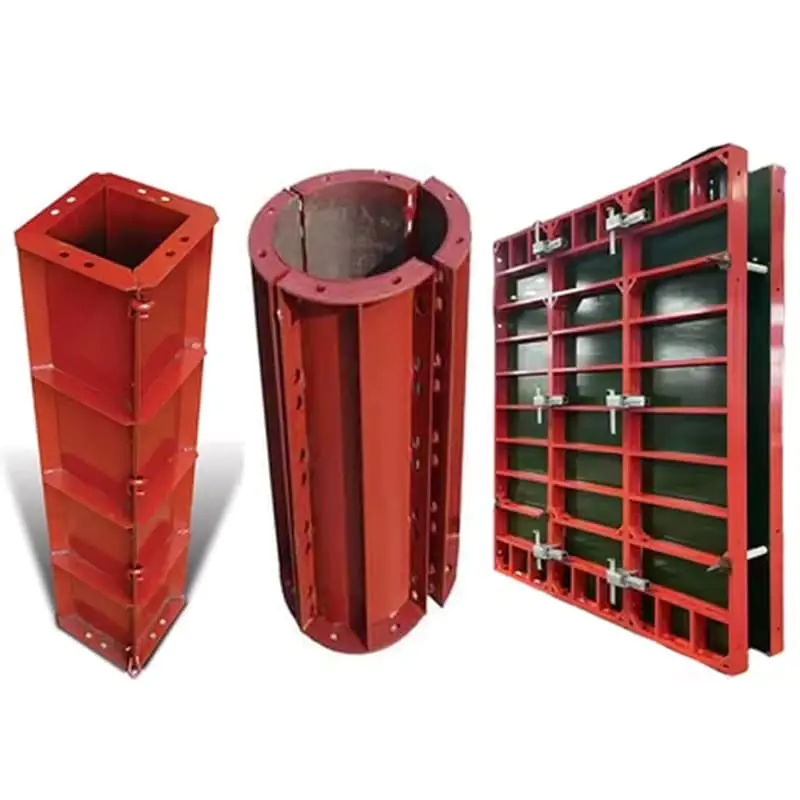

Tekrarlı Çok Katlı İnşaatlar için Çelik Perde Kalıp Sistemi Pürüzsüz yüzeyler için sızdırmaz bağlantılara sahip, beton duvarlar için oluşturulmuş standartlaştırılmış modüler çelik kalıp. Birçok döngüde yeniden kullanım, kullanım başına maliyet düşer, bu da onu kuleler ve tekrarlanan duvar düzenlerine sahip projeler için akıllı bir seçim haline getirir. Ürün Görüntüle →

Karmaşık Duvar Geometrisi için Özel Çözümler

Onun duvarı düz değil. Sismik giriş, düzenli bodrum duvarları, konik istinat duvarları ve gömülü çelik içeren duvarlar, standart olmayan bir profil takip eden kalıp gerektirir. Bu şekilde yapılabilir, modüler bir standart panel kiti çok fazla dolgu maddesi ve çirkin bir beton yüzey oluşturur. Kendi çelik bünyesinde kesme ve kaynaklama yapan bir üretici, CAD düzeninden tek seferlik bir panel seçenekleri, plaka bölümlerini basınca göre düzeltebilir ve gerçek denge durdurma kaldırma pabuçları mevcuttur.

Duvarın yüksekliğinin sürekli olduğu yüksek dökümler için tırmanma kalıbı, bir önceki asansöre dökülen raylar üzerinde tırmandığı için vinç zamanından tasarruf sağlar. Bu, köprü ayaklarında, asansör çekirdeklerinde ve yüksek perde duvarlarında yaygındır. Tırmanma sistemleri, bağlantı ankrajlarına ve hidrolik senkronizasyona standart duvar formlarıyla aynı dikkati gerektirir, ancak vinç döngülerini yarı yarıya azaltır.

Yüksek Katlı Dikey Yapılar için Hidrolik Kendiliğinden Tırmanan Kalıp Bu tırmanma sistemi, vinç desteği olmadan hareket etmek için çok seviyeli bir güvenlik platformu ve hidrolik mekanizmayı entegre eder. Uzun çekirdeklere, köprü kulelerine ve depolama tanklarına uygundur, döngü aralığını arttırırken vinç akışını ve yüksek irtifa risklerini azaltır. Ürün Görüntüle →

Uzman Bir Kalıp Üreticisi ile Ortaklık

Kalıp tipi seçimi kadar imalatçı seçimi de önemlidir. Yapısal çizimleri okunabilen, bağları en aza indiren bir panel düzeni önerebilen ve makine kapasitesine uygun bir ürün sunabilen bir ortağa ihtiyacınız var. Tesisinizin üreticinin bulunduğu ülke dışında, daha sonra yedek parçaların temin edilebilmesi için tasarım detaylarının, takoz boyutlarının ve bağlantı donanımının standart olduğunu da doğrulayın.

Hyson, 15 yılı aşkın bir süredir devam eden yol, köprü ve bina projeleri için özel çelik kalıplar inşa ediyor. 15.000 m²'lik atölyede lazer kesim, bükme ve kaynak işlemleri tek çatı altında gerçekleştirilmektedir. Müşteriler arasında kalıp ve kalıplara ihtiyaç duyan büyük EPC yüklenicileri bulunmaktadır. çelik kalıp sistemleri tam döngü desteğiyle desteklenir. Dökme programınıza uygun bir perde düzeni düzeni için, Hyson'un mühendislik ekibiyle temasa geçin çizimleriniz ve beton karışım verilerinizle.
