Cuplock İskele Sistemi: Bileşenler, Yük Değerleri ve Satın Alma Kılavuzu
Cuplock İskele Sistemi: Bileşenler, Yük Değerleri ve Satın Alma Kılavuzu
2026.10.02
Bir köprü iskelesinde veya sıkışık bir endüstriyel tesiste, verimli bir iskele ile maliyetli bir gecikme arasındaki fark genellikle bağlantı düğümüne bağlıdır. Fincan kilidi iskele sistemi, yatay kirişleri ve diyagonal destekleri gevşek bağlantı elemanları olmadan dikey standartlara kilitlemek için bir fincan ve bıçak düğümü kullanır. Bu tek tasarım seçimi montaj hızını, yük aktarımını ve ekibin sahada kaybedebileceği küçük parçaların sayısını değiştirir. Modüler sistemleri karşılaştıran müteahhitler için cuplock, düz çalışmalar, ağır destek ve tanıdık montaj rutinlerinin karmaşık geometrik esneklikten daha önemli olduğu projeler için pratik bir seçim olmaya devam ediyor.
Cuplock İskele Sistemi Nedir ve Cup Düğümü Neden Önemlidir?
Cuplock iskelesi, sabit bardakları aralıklarla taşıyan dikey standartlar etrafında inşa edilmiş modüler bir çelik sistemdir. Her standartta, yerine kaynaklanmış bir alt kap ve boru boyunca kayan bir üst kap bulunur. Alt kap içine bir yatay kiriş veya destek yerleştirildiğinde, üst kap bıçağın üzerine düşer ve tek bir çekiç darbesiyle elemanı kilitler. Bağlantı mekanik olarak basit, görünür ve incelenmesi kolaydır.
Kuplör ve boru iskelelerinden farklı olarak cuplock, her düğümde ayrı dik açılı veya döner kuplörlere dayanmaz. Bu, gevşek bileşen sayısını azaltır ve erişim iskeleleri, kalıp desteği ve merdiven kuleleri gibi tekrarlanan işleri hızlandırır. Sistem genellikle dış mekan veya kıyı projeleri için sıcak daldırma galvanizleme gibi kaplamalarla çelik boru ve dövme veya döküm kaplardan üretilir. Yük yolları, tabladan standartlara, kaplar aracılığıyla uzanır, dolayısıyla kap kaynağının kalitesi ve standardın düzlüğü, borunun duvar kalınlığı kadar önemlidir.
Yük Yolunu ve Saha Hızını Belirleyen Bileşenler
| Bileşen | İşlev | İhale Notu |
|---|---|---|
| Standart | Sabit başlıklı dikey yük taşıma borusu | Tüp çapını, duvar kalınlığını ve kap aralığını kontrol edin |
| Defter | Yatay üye bağlantı standartları | Bıçağın uyumunu ve uç dövme kalitesini doğrulayın |
| Vasistas | Defterler arasındaki döşemeyi veya kirişleri destekler | Yük değerini ve bağlantı yöntemini doğrulayın |
| Çapraz ayraç | Yanal stabilite sağlar | Bölme boyutları için doğru uzunlukları sağlayın |
| Baz jakı | Yüksekliği ayarlar ve yükü dağıtır | Diş durumunu ve yatak plakası boyutunu kontrol edin |
| U kafalı jak | İksa uygulamalarında kirişleri destekler | Işın genişliği uyumluluğunu doğrulayın |
| Kupa düğümü | Defterleri ve destekleri standartlara kilitler | Kaynağı, bıçak aşınmasını ve üst kapak hareketini inceleyin |
Yukarıdaki tablo temel kiti kapsamaktadır. Eksiksiz bir cuplock iskele sisteminin ayrıca döşemeye, korkuluklara, süpürgeliklere ve güvenli erişim merdivenlerine veya merdivenlerine ihtiyacı vardır. Bu ürünler genellikle ayrı olarak tedarik edilir, bu nedenle alıcıların teklifin bunları içerip içermediğini teyit etmesi gerekir. İksa uygulamaları için aynı standartlar U başlı krikoları ve ahşap veya çelik kirişleri taşıyabilir. Erişim için sistem, düzenli kaldırma yüksekliğindeki yatay kirişlere ve yanal yüklere direnmek için desteklere dayanır. Farklı üreticilerin eksik destekleri veya karışık bileşenleri, özellikle kap aralığı veya boru çapı farklılık gösteriyorsa, uyum sorunlarına yol açabilir.
Yük Kapasitesi, Standartlar ve Tedarik Kontrolleri
Yük kapasitesi tek bir sayı değildir. Standart aralığa, kaldırma yüksekliğine, destek düzenine, taban desteğine ve geçerli tasarım kurallarına bağlıdır. Bir cuplock sistemi, doğru şekilde yapılandırıldığında ağır destek yüklerini kaldırabilir, ancak tasarım bacak aralığını veya temel oturmasını göz ardı ederse aynı bileşenler arızalanabilir. Saygın üreticiler BS 1139, EN 74 ve ISO 9001 kalite sistemleri gibi standartları referans almaktadır. EN 74, kuplörleri ve taban krikolarını kapsarken, BS 1139, boru ve bağlantı iskelelerini kapsar. Cuplock'a özgü performans, düğüm mukavemetini, kayma direncini ve nihai yükü gösteren test raporlarıyla desteklenmelidir.
Satın alırken değirmen sertifikalarını, kaynak prosedürü spesifikasyonlarını ve boyut kontrollerini isteyin. Tas aralığı toleransını ve bıçak uyumunu kontrol edin, çünkü birkaç milimetrelik değişiklik montajı yavaşlatabilir ve düğümde boşluk yaratabilir. Ayrıca tedarikçinin kaynak sonrasında sıcak daldırma galvanizleme yapıp yapmadığını da teyit edin. İmalattan sonra galvanizleme kaynak bölgesini korurken, boyalı veya önceden galvanizlenmiş boru kesik kenarları açıkta bırakabilir.
Cuplock'un Projeye En Uygun Yeri
Cuplock, iskelenin düz veya hafif kademeli geometriyi takip ettiği durumlarda iyi çalışır. Tipik kullanımlar şunları içerir:
- Köprü iskelesine erişim ve kalıp desteği
- Endüstriyel tesis bakım ve kapatma iskeleleri
- Yüksek katlı beton çekirdeğe erişim
- Merdiven kuleleri ve yükleme kuleleri
- Kirişler ve döşemeler için ağır hizmet tipi destek
Kavisli cepheler, kubbeler veya karmaşık düğüm açıları için ringlock genellikle daha fazla esneklik sunar çünkü rozeti farklı açılarda sekiz bağlantıyı kabul eder. Cuplock, tekrarlanan dikdörtgen ızgaralarda daha basit ve daha hızlıdır. Aynı zamanda birçok mürettebatın da aşina olduğu bu yöntem, eğitim süresini kısaltıyor. Projenizde erişim ve destek bir arada kullanılıyorsa standartlar, defterler ve destekler her iki göreve de hizmet ettiğinden cuplock verimli olabilir. İskele kategorilerine daha geniş bir bakış için bu karşılaştırmaya bakın. dört ana iskele türü .
Cuplock ve Zil kilidi: Site Planlamada Pratik Farklılıklar
| Özellik | Cuplock | Ringlock |
|---|---|---|
| Bağlantı düğümü | Fincan ve bıçak | Sekiz delikli rozet |
| Montaj hızı | Düz koşularda hızlı | Açılarda hızlı ve esnek |
| Bileşen count | Daha az gevşek kuplör | Orta |
| Yük kapasitesi | Uygun destekle yüksek | Yüksek |
| Geometrik esneklik | Standart açılarla sınırlıdır | Yüksek |
| Eğitim | Birçok mürettebata tanıdık geliyor | Biraz daha yönelim |
| Yaygın kullanımlar | Erişim ve destek | Karmaşık geometri ve ağır hizmet |
Tablo bir tasarım değil, bir başlangıç noktasıdır. Bir cuplock iskele sistemi, mürettebatın daha az parça taşıyabilmesi ve düğümleri hızlı bir şekilde kilitleyebilmesi nedeniyle düz bir köprü iskelesindeki ringlock'tan daha iyi performans gösterebilir. Ringlock, dairesel bir tankta veya düzensiz endüstriyel ayak izinde kazanabilir. Karar geometriye, yük yoluna ve mevcut iş gücüne göre verilmelidir. Tesis yıllardır cuplock kullanıyorsa, geçiş sistemleri herhangi bir teorik avantajı aşan yeniden eğitim ve envanter maliyetleri yaratabilir.
Tedarik Riskini Satın Alma, Kiralama ve Yönetme
Yüklenicinin tekrar eden projeleri, depolama alanı ve bakım programı varsa cuplock satın almak mantıklıdır. Kiralama, sıkı programlara veya belirsiz süreye sahip tek seferlik işler için uygundur. Her iki durumda da yalnızca günlük ücreti değil, desteklenen alanın metrekare başına gerçek maliyetini hesaplayın. Nakliye, yükleme ve boşaltma işçiliği, temizlik ve kayıp parçaların değiştirilmesi çoğu zaman kira ücretini aşmaktadır. Uluslararası projeler için tedarikçinin test sertifikaları, paketleme listeleri ve yedek parçalar sağlayabileceğini doğrulayın. Örnek bir düğüm isteyin ve fincan ile bıçağın birbirine nasıl uyduğunu kontrol edin. Aşırı güçle veya gözle görülür boşlukla kilitlenen bir düğüm, her kaldırmayı yavaşlatır ve denetimin başarısız olmasına neden olabilir. Teslimat koşulları da önemlidir. Birleştirilmiş gönderiler navlun maliyetini düşürür ancak karışık konteynerler saha teslimini zorlaştırabilir. Kesme, bükme, kaynaklama ve galvanizleme işlemlerini kontrol eden bir üretici, teslim süresini kısaltabilir ve kalite sorunlarını izleyebilir.
Hyson Küresel Projeler için Cuplock Sistemlerini Nasıl Geliştiriyor?
Nantong Hyson Yol ve Köprü Kalıp Co., Ltd., 15.000 metrekarelik tesisinde cuplock iskele ve ilgili aksesuarları üretmektedir. Şirket, AWS ve EN standartlarına göre sertifikalı kaynak prosedürleriyle ISO 9001, BS 1139 ve EN 74 uyumluluğunu rapor ediyor. Gevşek tüpler yerine eksiksiz bir sisteme ihtiyaç duyan alıcılar için Hyson, standartlar, defterler, destekler, taban jakları ve U kafalı jaklar sağlar. Aşağıdaki ürün sayfalarında çekirdek cuplock iskelesi ve iki ortak destek aksesuarı gösterilmektedir.

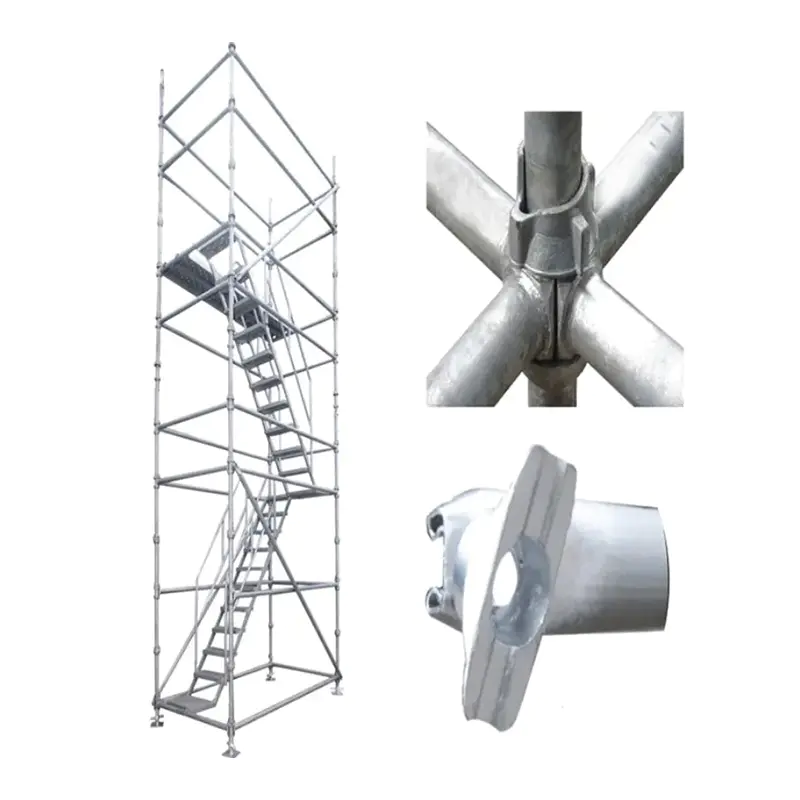

Cuplock İskele Cuplock İskele is a multi-purpose modular steel scaffolding system. Its core advantage lies in its unique node locking mechanism, distinguishing it from tradition... Ürünü Görüntüle → Cuplock iskele sayfası standart uzunlukları, cup aralıklarını ve erişim ve destek için konfigürasyon seçeneklerini kapsar.
Kriko Tabanı Ayarlanabilir kriko tabanı, inşaat destek sistemleri için özel olarak tasarlanmış bir temel ayarlama bileşenidir. İskele ve kalıpla birlikte kullanılır... Ürünü Görüntüle → Kriko tabanları her standardın dibinde yükseklik ayarı ve yük dağılımı sağlar.
U kafalı Jack Tabanı U kafalı Kriko Tabanı, kalıp destek sistemleri için özel olarak tasarlanmış, üstten ayarlanabilir bir yük taşıma aksesuarıdır. Temel işlevi destek bileşenini bağlamaktır... Ürünü Görüntüle → U başlı krikolar, iskelenin kalıp yüklerini taşıdığı destek uygulamalarında ahşap veya çelik kirişleri destekler.
Hyson aynı zamanda kilitli iskele, çelik kalıp ve ağır çelik yapılar da üretiyor; böylece bir proje birden fazla geçici iş parçasını tek bir tedarikçiden tedarik edebiliyor. Şirket, CCCC ve CRCC gibi merkezi devlete ait yüklenicilere tedarik sağladığını ve Sutong Yangtze Nehri Köprüsü ve Taizhou Köprüsü gibi projelere katıldığını belirtiyor. Bu referanslar projeye özel tasarımın yerini almaz ancak büyük altyapı siparişlerindeki tecrübeyi gösterir. Fiyat teklifi veya teknik sorularınız için, Hyson'la iletişime geçin iskele düzeniniz, yük gereksinimleriniz ve varış limanınızla birlikte.
Cuplock iskele sistemi her yapı için otomatik olarak doğru seçim değildir. Geometrinin tekrarlı olduğu, yüklerin ağır olduğu ve mürettebatın basit, görünür bağlantılara değer verdiği durumlarda bu en güçlüsüdür. Sipariş vermeden önce düğüm tasarımını, kap aralığını, çelik kalitesini, galvanizlemeyi ve sertifikayı onaylayın. Parça fiyatını değil toplam kurulum maliyetini karşılaştırın. Doğru konfigürasyon ve denetim rutini ile cuplock köprü, endüstriyel ve bina projelerinde hızlı montaj ve güvenilir destek sağlayabilir.
