Halka Kilitli İskele Parçaları: Bileşen Özellikleri, Toleranslar ve Satın Alma Kılavuzu

Pazartesi günü üç konteyner halka kilitli iskele geldi. Çarşamba günü şantiye ekibi bunlardan ikisini reddetmişti; çeliğin ince olması ya da galvanizlemenin düzensiz olması nedeniyle değil, yatay bıçakların halihazırda şantiyede duran standartların rozetlerine oturmaması nedeniyle. Kağıt üzerinde "aynı sistem"di. Elinde hurda vardı.

Halka kilitli iskele parçaları satın almanın günlük gerçeği budur. Sistem evrensel görünüyor ancak geometri özeldir: rozet aralığı, yuva genişliği, bıçak profili ve kama kalınlığı üreticiler arasında farklılık gösterir ve İki farklı tedarik zincirindeki parçalar nadiren birbirine kilitlenir . Uyumluluk fiyattan ve teslim süresinden önce gelir. Aşağıda, her bir bileşenin ne yaptığına, uygun olup olmadığına hangi boyutun karar vereceğine ve bir satın alma siparişi imzalanmadan önce neyin kontrol edileceğine parça parça bir bakış yer almaktadır.

Bir Bakışta Halka Kilitli İskele Parçaları

Halkalı kilit çerçevesi yedi işlevsel gruptan oluşur. Tedarikçiler bunları ayrı ayrı satıyor ve hepsinin aynı geometri ailesinden gelmesi gerekiyor.

Bağlar, merdivenler ve süpürgeliklerle birlikte bu gruplar tüm malzeme listesini oluşturur; her satırın bir üreticinin rozet desenine göre sıralanması şartıyla.

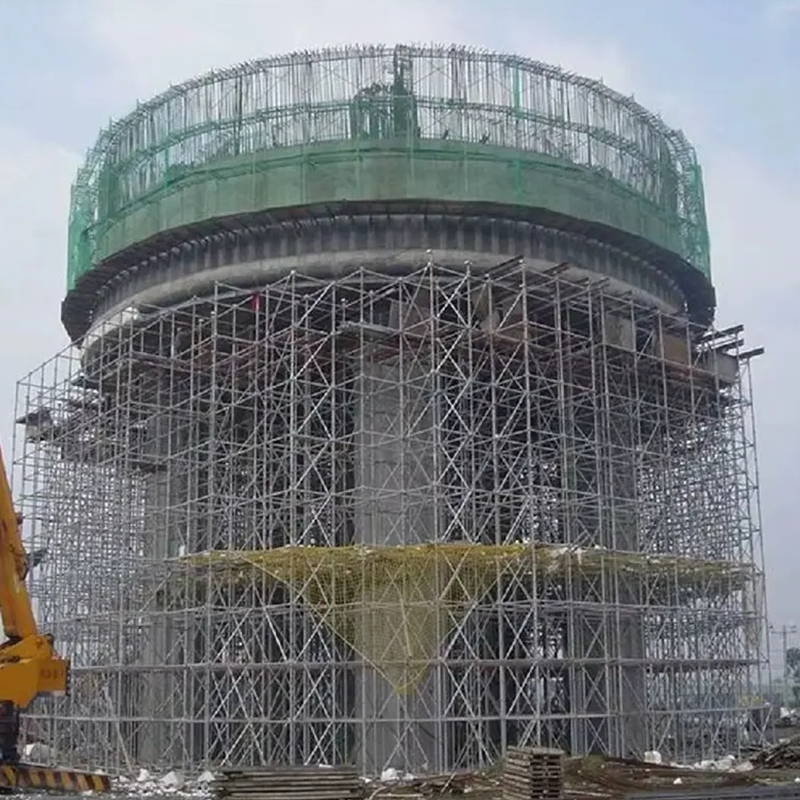

Ağır Altyapı için Sıcak Daldırma Galvanizli Ringlock İskele Rozet tarzı kama kilitlemeli, Q345B çelikli, sıcak daldırma galvanizli kaplamalı ve köprü ve endüstriyel destek için 8 yollu bağlantılara sahip modüler halka kilit sistemi. Ürünü Görüntüle →

Dikey Standartlar: Rozet Aralığı Tüm Izgarayı Belirler

Dikey standart, yük taşıyan elemandır. Ortak halka kilidi boyutu 3,2 mm duvarlı 48,3 mm dış çap Q355B çelikten, bir ucunda birleştirme için bir muf ve sabit aralıklarla kaynaklanmış rozetler bulunur. Ağır destek versiyonları 60,3 mm boruya kadar çıkar.

Çoğu sistemde rozet aralığı 500 mm'dir ve standart uzunluklar 500 mm'lik artışlarla 0,5 m'den 3,0 m'ye kadar değişir. Bu tek sayı, her kirişin uzunluğunu, her desteğin boyutunu, her tahtanın aralığını ve her kaldırmanın yüksekliğini belirler. Modülü değiştirdiğinizde tüm katalog da onunla birlikte değişir.

İlk palet indiğinde ne ölçülmeli?

• Rozet aralığı boru ucundan değil, kaynak merkezleri arasında ölçülür.
• Yuva genişliği ve bıçak kalınlığı birlikte — 9,5 mm bıçakla 10 mm'lik bir yuva gevşek bir bağlantıdır.
• Bir kumpas ile boru çapı ve et kalınlığı; 48,0 mm'lik boru, herkesin kabul ettiğinden daha sık 48,3 mm olarak satılıyor.
• Kısa bir muf, bir ek yerini dekoratif bir bağlantı noktasına dönüştürdüğü için muf uzunluğu ve pim deliği konumu.

Defterler, Takozlar ve Rozetler: Bağlantı Yükü Taşıyor

Halkalı kilit defteri cıvatalı değildir. Dövme bıçağı rozetteki bir yuvaya düşer ve onu kilitlemek için bir kama pimi aşağı doğru sürülür: tek bir çekiç darbesi, gevşek bağlantı elemanları yok. Rozet normalde taşır 45 derecede sekiz yuva Böylece defterler dik açılarda buluşuyor ve destekler aynı düğümden çapraz olarak çıkıyor.

Standart bölme uzunlukları 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 ve 3,07 m'dir ve 2,0 m kaldırmalı 2,07 m bölme en yaygın çalışma konfigürasyonudur. Zil kilidi bunlardan sadece bir tanesidir dört ana iskele sistemi ailesi ; diğerleri modüler fikri paylaşıyor, ancak yalnızca halka kilidi düğümün kendisini standartlaştırıyor. Takozlar sarf malzemeleridir, bu nedenle üst kaldırmadaki eksikliği keşfetmek yerine %5-8 oranında yedek parça sipariş edin. Muayene ederken, bıçaktan boruya kaynak işlemine bakın; döküm bıçaklar omuzda çatlar, dövme bıçaklar önce bükülür ve arızalanmadan önce tespit edilebilir.

Çapraz Parantez: Körfez Meydanını Tutan Kısım

İki standart ve iki defter bir menteşe oluşturur. Destek, onu üçgen bir yapıya dönüştüren şeydir. Bölme destekleri genellikle bölme genişliğine ve kaldırma yüksekliğine göre boyutlandırılmış sabit veya döner başlıklı 48,3 x 2,5 mm'lik borulardır - 2,07 x 2,0 m'lik bir destek 2,57 m'lik bir bölmeye sığmaz.

Tasarım uygulaması normalde alt asansörde tam bölmeli destek, daha sonra her bir yüz boyunca aralıklarla çaprazlı bölmeler ve bağlantı seviyelerinde plan çaprazlamadır. Desenin tamamı tasarımcının çizimine aittir, ancak yanlış giden kısım genellikle sıralamadır: defterler sayılır, parantezler unutulur.

• Desteğin yalnızca bölmeyle değil, hem bölme uzunluğuyla hem de kaldırma yüksekliğiyle eşleştiğini doğrulayın.
• Baş pimi çapını rozet yuvasına göre kontrol edin; küçük boyutlu pimler titreşir.
• Eğimli boruları reddet — 20 mm'lik bir yay, bölmeyi kilitlenirken çekülden dışarı çeker.

Kriko Tabanları, U Başlıkları ve Yük Yolunun Alt Kısmı

Ayarlanabilir taban jakı, yaklaşık 300 mm kullanılabilir ayar ile 150 x 150 x 8 mm'lik bir plakaya kaynaklanmış, genellikle 38 mm çapında ve 600 mm uzunluğunda sağlam bir vidadır. Bu ayar, çerçeveyi uzatmak için değil, dengelemek içindir: vida uzadıkça kapasite düşer, bu nedenle açıkta kalan dişi kısa tutun ve plakayı, yükü yayan bir taban tahtası üzerine taşıyın.

Aynı mantık üstte de geçerli. 150 x 150 mm plakalı U kafaları kirişleri ve kalıpları taşırken, çatal başlıkları H20 ahşap kirişleri yerinde tutar. Her ikisi de bir standardın tepesine veya bir musluğun üzerine düşer, bu nedenle kafa yalnızca yükle değil, boruyla da eşleşmelidir. Teslimatta, plaka kaynağını kontrol edin, vidayı düz bir yüzey üzerinde yuvarlayarak düzlüğünü kontrol edin ve boyalı dişleri atın; boya çatlakları gizler ve somunu sıkıştırır.

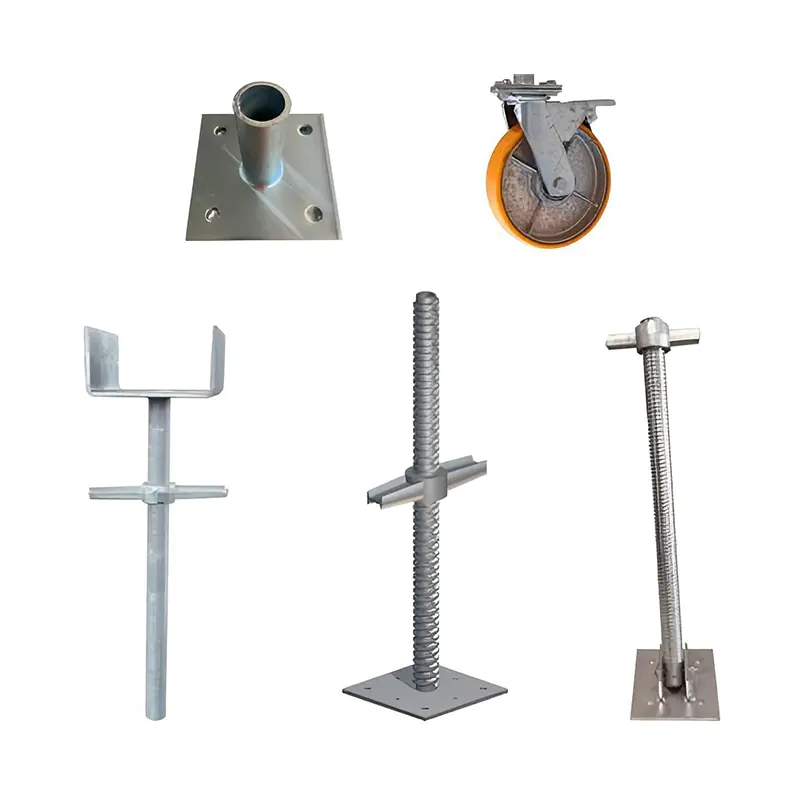

İskele ve Kalıp Desteği için Ayarlanabilir Taban Krikosu Dişli taban jakı engebeli zemini dengeler, 50–300 mm'ye ayarlanır, 50–100 kN'yi destekler ve disk kilidi, kalıp ve standart iskele sistemlerine uyar. Ürünü Görüntüle →

Platformlar, Topukluklar ve Çoğu Siparişin Unuttuğu Aksesuarlar

Çelik kalaslar genellikle 320 mm genişliğindedir ve yatay kirişin üzerine düşen kancalara sahiptir ve her biri 12-18 kg ağırlığındadır, bu da onları yapısal olduğu kadar manuel bir taşıma kararı haline getirir. Süpürgelikler 150 mm yüksekliğindedir; korkuluk direkleri ve çift bağlantı elemanları kenar korumasını oluşturur. Yan braketler, standart eklemeden platformu genişletir ve halkalı kilit sistemindeki üretkenlik kazancının büyük kısmı aslında buradan gelir.

Devri geciktiren parçalar neredeyse hiçbir zaman ana üyeler değildir. Bunlar küçük olanlardır: musluk pimleri, emniyet klipsleri, tasmalar, merdiven üniteleri, bağlantı bağlantı elemanları ve çatal başlıkları. Malzeme listesini parça parça, bileşen başına bir satır oluşturun ve eksiklik ortadan kalksın.

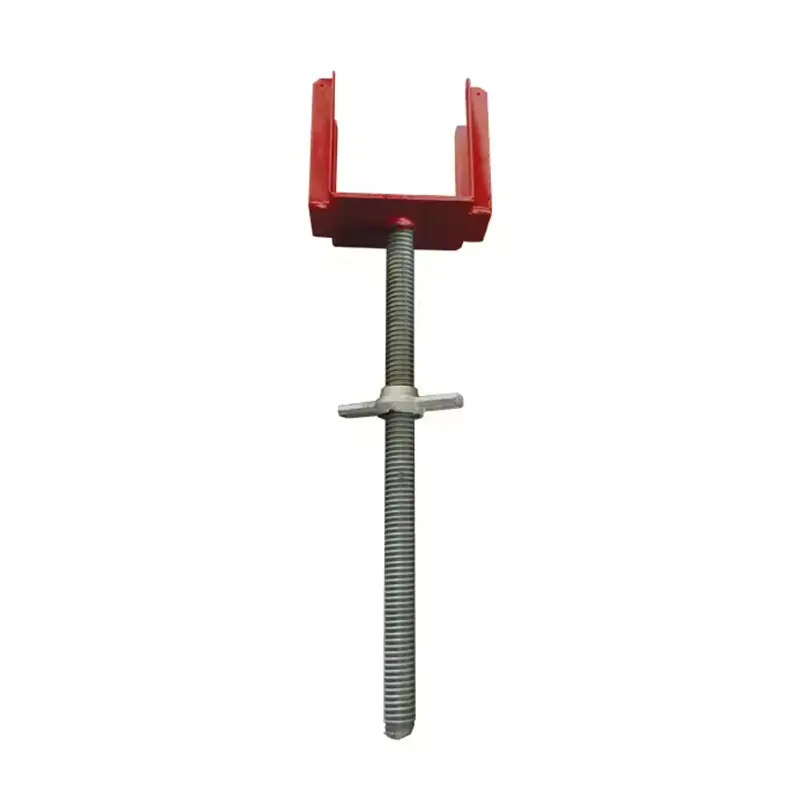

Kalıp Profilleri ve Kirişleri için Çatal Başlığı Desteği Çatal başlığı, büyük ölçekli kalıplar için ±0,5 mm dişli ayarlı, Q235/Q345 çelik ve sıcak daldırma galvaniz kaplamalı kalıp kirişlerini ve kirişlerini destekler. Ürünü Görüntüle →

Çelik Kalitesi, Galvanizleme ve Toleranslar: Teslimatta Kontrol Edilmesi Gerekenler

İki sipariş, bir yükleme listesinde aynı görünebilir ve açık havada iki yıl sonra çok farklı davranabilir. Derece, duvar kalınlığı ve yüzey, farkın neredeyse tamamını açıklıyor.

Standartlar referans noktalarını verir: Sistem iskeleleri için EN 12810 ve EN 12811, Birleşik Krallık pazarında BS 1139-5, genellikle sınıf 3 (200 kg/m²) veya sınıf 4 (300 kg/m²) yüklemek üzere tasarlanmış çalışma platformları ile. Hyson, iskele üretiminin aşağıdakileri takip ettiğini belirtiyor: ISO 9001, BS 1139 ve EN 74 , AWS ve EN prosedürlerine kaynaklama ile. Ardından üç fiziksel şeyi kontrol edin: boru ucundaki duvar kalınlığı, tüm uzunluk boyunca düzlük ve borunun içindeki kaynak sıçraması, aşağıdaki platforma ufalanacaktır.

Halkalı Kilit Parçaları Satın Alma: Sipariş Vermeden Önce Kısa Bir Kontrol Listesi

1. Öncelikle rozet geometrisini (adım, yuva genişliği ve bıçak kalınlığı) halihazırda sahada olan sisteme göre doğrulayın.
2. Palet fotoğrafı değil, fabrika sertifikaları ve galvaniz kalınlık raporu isteyin.
3. Dereceyi parça parça onaylayın: standartlar ve yatay elemanlar Q355B'de, tahtalar ve süpürgelikler genellikle Q235'te.
4. Takozlar, pimler ve klipsler için ilk teslimattan sonra değil, sevkıyattan önce bir yedek oran üzerinde anlaşın.
5. Ambalajı ve yüklemeyi kontrol edin: paketlerin uzunluğuna göre, konteyner başına bir yükleme planı, ağırlık faturaya göre doğrulanır.

Bu kontrol listesini daha önce hiç denetlemediğiniz bir tedarikçiye karşı çalıştırmamayı tercih ederseniz, bölme boyutlarınızı, kaldırma yüksekliklerinizi ve yük sınıfınızı bize gönderin ve bir parça listesi ve çizim kontrolüyle geri döneceğiz.

Halka kilitli iskele parçaları, affedilmeyen bir sistemin içindeki basit nesnelerdir. Geometriyi eşleştirin, kaliteyi ve kaplamayı eşleştirin ve küçük parçaları aynı sırayla sayın; bu üç şey bir teslimatın kurulacağına veya iade edileceğine karar verir.

Hyson, Çin'in Nantong kentinde, çelik kalıp ve ağır çelik yapıların yanı sıra, tek çatı altında lazer kesim, bükme ve sertifikalı kaynaklama ile 15.000 m²'lik bir tesiste ringlock iskele ve aksesuarlarını üretmektedir. Parçalar sıcak daldırma galvanizli olarak tedarik ediliyor ve gelen siparişler, üretim başlamadan önce müşterinin mevcut rozet desenine göre kontrol ediliyor. On beş yıllık deneyim ve büyük altyapı müteahhitlerine uzun süredir devam eden tedarik, çizim ofisi hakkında bir şeyler söylüyor; ancak çiziminizdeki spesifikasyon hâlâ siparişi belirleyen şey.
